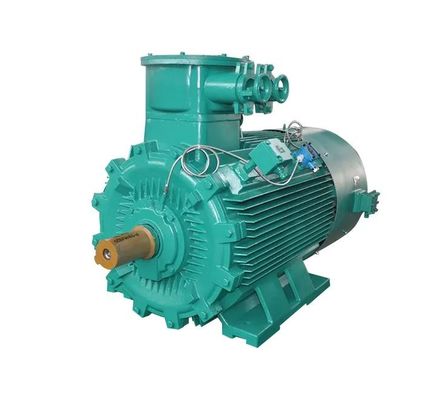

ODM مقاوم للانفجار محرك منخفض الجهد مقاوم للحريق IP55 حماية

انخفاض الجهد دليل على الانفجار ثلاث مراحل محرك غير متزامن

سلسلة YBX3 ذات الكفاءة العالية والمحركات غير المتزامنة ثلاثية الطور المقاومة للحريق ذات الضغط العالي مغلقة بالكامل ، محركات غير متزامنة ثلاثية الطور مقاومة للاشتعال ذات قفص السنجاب بكفاءة عالية تم تطويرها وتصميمها من قبل شركتنا.

محرك مقاوم للاشتعال "Ex" d هو نوع من أنواع المحركات المقاومة للانفجار ، ومبدأه هو المعدات في التشغيل العادي ، وقد ينتج عنه شرارة أو قوس بدرجة حرارة عالية أو أجزاء خطرة في حاوية مقاومة للانفجار ، خارج مقاومة اللهب 売يمكن أن يتحمل الضغط الداخلي دون تشوه ضار ، ويمكن أن يضمن لهب الغاز الداخلي

عندما ينتشر الجسم عبر الفجوة ، لا يكفي تفجير الغاز خارج القشرة.

1 معايير تنفيذ هذه السلسلة من المحركات هي: GB755-2008 "حصة المحرك الدوار والأداء" GB / T 1032-2012 "طريقة اختبار المحرك غير المتزامن ثلاثي الأطوار" GB 3836.1-2010 "البيئة المتفجرة الجزء 1: تمرير المعدات

3 تصنيف المعدات الكهربائية

الفئة 1 المعدات الكهربائية لبيئات الغازات المتفجرة بخلاف مناجم الفحم.11 أنواع إعادة تصنيف المعدات الكهربائية:

Il Class A: الغاز الممثل هو الميثان.

I1 Class B: الغاز الممثل هو الإيثيلين.

الفئة ج: الغازات التمثيلية هي الهيدروجين وغاز الإيثيل.

4. يظهر الجدول 1 درجة حرارة السطح القصوى المقابلة لمجموعات درجات الحرارة المختلفة:

الجدول 1

متطلبات الاستخدام

GB 3836.2-2010 "بيئة متفجرة الجزء 2: بواسطة flameproof

معدات محمية بضميمة "d"

JB / T12305.1-2015 "كفاءة عالية الضغط العالي ضد اللهب ثلاث مراحل مختلفة

المحركات المتدرجة - الشروط الفنية - الجزء 1: سلسلة YBX3 عالية الكفاءة ومحركات ثلاثية الطور غير متزامنة مقاومة للحريق عالية الضغط (حجم الإطار 355 ~ 630)

JB / T12306.1-2015 "10kV عالية الكفاءة عالية الجهد ضد اللهب ثلاث مراحل غير متزامن الشروط التقنية للمحرك الجزء 1: سلسلة YBX3 (10KV) عالية الكفاءة عالية الجهد ضد اللهب ثلاث مراحل محرك غير متزامن (رقم الإطار

400 ~ 630) "

GB-30254-203 "حدود كفاءة الطاقة ومستويات كفاءة الطاقة لمحركات الحث القفص ثلاثي الأطوار عالي الجهد"

GB / T 4942.1-2006 (1EC60034-5: 2000) فئة الحماية (رمز IP) للهيكل الكامل للمحركات الدوارة

GB10068-2008 (1EC60034-141996) الاهتزاز الميكانيكي للمحركات مع ارتفاع مركز عمود الدوران 56 مم وما فوق - قياس وتقييم وقياس الاهتزاز

حد

GB / T 100691-2006 طرق وحدود تحديد الضوضاء الصادرة عن المحركات الدوارة - الجزء 1: طرق تحديد الضوضاء الصادرة عن المحركات الدوارة (neg ISO1680-1.1986)

GB 10069.3-2008 (1EC60034-9) المحركات الدوارة - تحديد الضوضاء - الأساليب والحدود - الجزء 3: حدود الضوضاء

GB / T1993 "طريقة تبريد المحرك الدوار"

GB / T 4772.1-1999 (1EC60072.1: 1990) المحركات الدوارة - الأبعاد وفئات طاقة الإخراج - الجزء 1: القواعد 56 إلى 400 والشفاه من 55 إلى 1080

GB / T 4772.2-1999 (IEC60072.2: 1990) المحركات الدوارة - الأبعاد وفئات طاقة الإخراج - الجزء 2: أرقام الإطارات

355 ~ 1000 ورقم شفة 1180 ~ 2360

GB 1971-2006 (IEC60034-8: 2002 ، IDT) علامة نهاية خط المحرك الدوار واتجاه الدوران

2 مبدأ مقاومة الانفجار

مجموعة درجة الحرارة

درجة حرارة سطح المحرك القصوى المسموح بها (℃) ميزتان

1 كفاءة عالية وتوفير الطاقة

تتوافق كفاءة هذه السلسلة من المحركات مع GB-30254-2013 "حدود كفاءة الطاقة ودرجات كفاءة الطاقة لمحركات التعريفي ذات الأقفاص عالية الجهد ثلاثي الأطوار" ، والتي يمكن أن تحسن كفاءة التشغيل للعملاء.

يمكن تحسين متطلبات الكفاءة ، من أجل المعنى الحقيقي للمحرك عالي الكفاءة ، بشكل كبير

محسوبة بواسطة محرك 100kw 4 قطب 6kV (المستوى 1 ، قيمة كفاءة الطاقة 95.7٪ ، المستوى 96.4٪ ، قيمة كفاءة الطاقة 8000 ساعة ، التشغيل السنوي)

المستوى 1 من استهلاك الطاقة السنوي من كفاءة الطاقة:

PIl = 1000 / 0.957 * 8000 = 8359457 كيلووات ساعة

المستوى 1 من استهلاك الطاقة السنوي من كفاءة الطاقة:

PI = 1000 / 0.964 * 8000 = 8298755 كيلووات ساعة

التوفير السنوي للطاقة: P = PI1-PI = 60702kWh

كما يتضح من الحساب أعلاه ، فإن اختيار محرك YBX3 series 1000kW ، وتوفير الطاقة السنوي هو 60702kWh ، وتأثير توفير الطاقة واضح جدًا.

2. التصميم الكهرومغناطيسي الأمثل

تستخدم هذه السلسلة من المحركات طريقة العناصر المحدودة لتحليل الأداء الكهرومغناطيسي والتدفئة والضغط الميكانيكي والتشوه وتصميم التحسين الكهرومغناطيسي وحجم الهيكل وفجوة الهواء وملاءمة الأخدود وشكل الأخدود لمجموعة كاملة من تصميم التحسين وأداء المحرك تحقيق الأفضل.

3 نظام العزل

تستخدم هذه السلسلة من المحركات مجموعة متنوعة من الأداء وقد تم تحسين نظام العزل بشكل شامل وخصائص الجهد وخصائص درجة الحرارة وقوة الانحناء واختبار جهد الانهيار

لذلك ، أداء العزل موثوق والآلة قوية

درجة عالية ، قدرة قوية على مقاومة الرطوبة.

هيكل إطار عالي القوة

قاعدة المحرك وغطاء النهاية مصنوعان من الحديد الزهر الرمادي عالي القوة ، أو يمكن استخدام الحديد الزهر المطيل للتكيف مع بيئة التشغيل الأكثر قسوة.يضمن تحليل العناصر المحدودة وتكنولوجيا الصب المتقدمة وإدارة الجودة الصارمة معًا أن الإطار يتمتع بقوة وصلابة أعلى ، ويمكنه تلبية متطلبات مقاومة اللهب الهيكلية.

5 كثافة طاقة عالية

هذا المحرك المتسلسل من خلال تحسين التصميم الكهرومغناطيسي ، التصنيع المتقدم ، الفن ، تحسين نسبة استخدام المواد ، من نفس رقم المقعد للمحرك التقليدي لديه كثافة طاقة أعلى.

ثالثا.نطاق الاستخدام

يتم تصنيع هذه السلسلة من المحركات في محركات غير متزامنة ذات كفاءة عالية وموفرة للطاقة عالية الجهد ومقاومة للاشتعال ثلاثية الطور وفقًا للوائح ذات الصلة من GB3836.1-2010 البيئة المتفجرة الجزء الأول: المتطلبات العامة للمعدات و GB 3836.2-2010 البيئة المتفجرة الجزء الثاني : المعدات المحمية بواسطة قذيفة "د" المضادة للاشتعال.علامة مقاومة للانفجار هي Ex dIl A T4 Gb ، Ex dIl BT4

تم ترك SD

تكوين العمود.

مثال: YBX3

5002-4 (واط)

رقم 2 لب حديدي ، 4 أعمدة ، نوع W خارجي ، مما يشير إلى أن مركز العمود يبلغ ارتفاعه 500 مم ، ويمكن حذف الأماكن المغلقة.

رمز السلسلة:

Y للمحرك غير المتزامن ثلاثي الأطوار ،

3 يشير إلى التصميم الثالث

B لتقف على flameproof ، X لكفاءة عالية ،

5 وصف علامة مقاومة للانفجار

وفقًا لـ GB /T3836.1-2010 البيئة المتفجرة الجزء 1: المتطلبات العامة للمعدات ، تتكون علامة مقاومة الانفجار من الرمز EX ، والنوع المضاد للانفجار ، ورمز الفئة ، ودرجة حرارة السطح القصوى ، ومستوى حماية المعدات ، وفئة الحماية.

مثال: E d1BI4 Gb IP54

مستوى الحماية هو 1P54

مستوى حماية الجهاز جيجابايت

أقصى درجة حرارة للسطح مجموعة درجة حرارة رمز فئة T4 لحلقات المحرك

مستوى فئة البيئة

نوع المحرك المضاد للانفجار هو علامة مقاومة للانفجار ، تشير إلى أن المعدات الكهربائية تتوافق مع معيار واحد أو أكثر

نوع واحد مقاوم للانفجار

Ex dll A T4 Gb مناسب للمصانع حيث توجد مخاليط متفجرة من الفئة Il A ومجموعات درجات الحرارة T1 و T2 و T3 و T4.

Ex dIl B T4 Gb مناسب للمصنع I1 الفئة B ، ومجموعات درجة الحرارة T1 و T2 و T3 و T4 بيئة وجود خليط متفجر.

وفقًا للحاجة ، يمكن أيضًا تحويله إلى Ex dIl CT4 Gb ، ولا يُسمح للفئة الأولى C باستخدام محامل منزلقة.يرجى الرجوع بشكل منفصل إذا لزم الأمر.

تستخدم هذه السلسلة من المحركات على نطاق واسع في الأماكن الخطرة حيث توجد مخاليط متفجرة في الصناعات البترولية والكيميائية والصلب وغيرها من الصناعات ، لقيادة المعدات الميكانيكية المختلفة مثل المراوح والضواغط ومضخات المياه والكسارات وناقلات الحزام.يجب أن توقع المحركات ذات مروحة القصور الذاتي الكبيرة ، وطاحونة الفحم ، وآلة الدرفلة ، والرافعة ، وتخفيف الجوع الحمضي ، وناقل الحزام والآلات الأخرى على الاتفاقية الفنية عند الطلب ، وتوفير المعلمات التقنية ذات الصلة ، كأساس للتصميم الخاص للمحرك

لضمان النقل الآمن والموثوق بالسيارات o

الشرط الأساسي للتشغيل العادي للمحرك المتأرجح: الارتفاع لا يتجاوز 1000Mo
